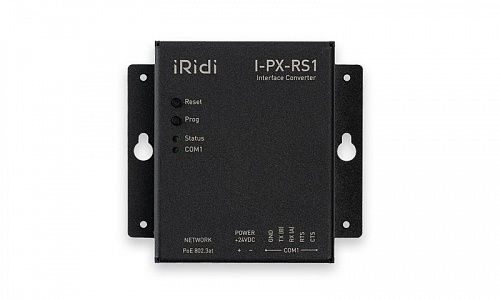

1-портовый преобразователь RS-232/485 в Ethernet предназначен для организации систем управления в проектах домашней и коммерческой автоматизации, обеспечивая интеграцию стороннего оборудования по последовательным интерфейсам связи RS-232/485.
Преимущества:
- компактное исполнение,
- простая первичная настройка через web-интерфейс,
- быстрая интеграция с iRidi Pro и контроллерами от iRidi,
- легкая интеграция с любыми системами управления и ПО через TCP/IP порты.
- включено в реестр РЭП Минпромторг,
- включено в реестр ПАК Минцифры.
Данный преобразователь обеспечивает возможность удаленного управления в ЛВС различным аудио-видео оборудованием, инженерными системами и оборудованием, поддерживающим управление по RS-232/485 интерфейсам. Для интеграции используется 1 физический порт, соответствующий одному TCP/IP порту в сети, что обеспечивает независимую работу и двунаправленную передачу данных между Ethernet и RS-232/485 интерфейсом. Устройство I-PX-RS1 предоставляет возможность интеграции оборудования, удаленного от контроллеров системы управления, а также расширяет количество портов контроллеров в случае их недостатка, объединяя всё оборудование в единую централизованную систему управления.
| Артикул | I-PX-RS1 |
|---|---|
| Ethernet | 1 x Ethernet (10/100 Мбит/с) |
| Тип разъема | Rj45 |
| Сетевые протоколы | DHCP-клиент, IPv4, HTTP, TCP/IP, ICMP |
| Количество портов | 1 |
| Тип порта | RS-232/485 |
| Скорость передачи данных, бод | 9600, 19200, 38400, 57600, 115200 |
| Аппаратное управление потоком | Да, RTS/CTS |
| Количество одновременных соединений TCP/IP | 16 соединений, по 4 для каждого из 4 портов TCP/IP, соответствующих последовательным интерфейсам |
| Источник питания | PoE, IEEE 802.3att |
| Интерфейс управления | Веб-интерфейс для начальной настройки |
| Параметры связи | |
| Порты Ethernet | 1 x Ethernet (10/100 Мбит/с) |
| Тип разъема | Rj45 (8 контактов) |
| Сетевые протоколы | DHCP Client, IPv4, HTTP, TCP/IP, ICMP |
| Параметры последовательных интерфейсов | |
| Количество портов | 1 |
| Тип портов | RS-232/485 |
| Тип разъема | Разъемные винтовые клеммы |
| Скорость передачи данных, бод | 9600, 19200, 38400, 57600 и 115200 |
| Бит данных | 7, 8 |
| Четность | None, Odd и Even |
| Стоповые биты | 1, 1.5 и 2 |
| Аппаратное управление потоком | Есть, RTS/CTS |
| Упаковка данных | Packet length, Delimiter, Delimiter process, Force transmit |
| Количество одновременных TCP/IP подключений | 4 подключения (4 на один TCP/IP порт, соответствующий последовательному интерфейсу) |
| Управление и индикация | |
| Интерфейс управления | Web-интерфейс для первичной настройки, |
| TCP/IP порты для последовательных интерфейсов связи | |
| Кнопки | 1 x Reset для перезагрузки устройства |
| 1 x Prog для восстановления и сброса | |
| Индикаторы | 1 x LED Status |
| 1 x LED COM1 | |
| Требования к электропитанию | |
| Электропитание | PoE, стандарт IEEE 802.3at |
| 24V DC, допустимый диапазон напряжения источника электропитания: 24-36V DC. (блок питания в комплект поставки не входит) | |
| Гальваническая изоляция | Есть, для PoE и источников питания 24V DC |
| Потребляемая мощность | 1 Вт |
| Конструкционные и эксплуатационные характеристики | |
| Габариты (ШхВхГ), мм | 88х80х25 |
| Вес, кг | 0,2 |
| Материал корпуса | Сталь |
| Цвет корпуса | Черный |
| Монтаж | Настольный/настенный |
| Система охлаждения | Естественная конвекция |
| Температура воздуха при эксплуатации | 0°…+50°C |
| Комплектность | |
| Комплектность | 1-портовый преобразователь RS-232/485 в Ethernet I-PX-RS1 (1 шт.), |
| Комплект разъемных винтовых клемм (1 шт.), | |
| Упаковка (1 шт.). | |
| I/O | Нет |
|---|---|
| IR | Нет |
| LAN | Да |
| POE | Да |
| Relay | Нет |
|---|---|
| RS232 | Да |
| Встроенный контроллер | Нет |
| Тип установки | В стойку |
